三相整流移相觸發器—杭州晶谷電子有限公司

　�、� 概述

　　1、晶谷三相整流移相觸發器它內部集三相電壓同步過零檢測、移相電路、輸入控制電路和六路驅動可控硅的觸發電路于一體，獨特的全兼容輸入控制模式， 0-5Vdc、0-10Vdc、4-20mA、1-5Vdc、0-10mA等自動方式均能適應，無須專門特別訂制，也可用電位器手動控制。在輸入控制作用下，產生三相可改變導通角度的強觸發脈沖信號再去分別控制可控硅，即可實現三相負載電壓從0V到電網全電壓的無級可調。輸入調節范圍寬，輸出調節精度高，抗干擾能力強，上電無瞬間沖擊。觸發器無須外接同步變壓器，也無須外接直流電源，采用SMT貼片工藝，體積小，外圍接線少，使用方便。觸發器使用單寬脈沖強觸發方式，適應感性負載或阻性負載，可以觸發額定電流達1500A的可控硅。

　　2、觸發器有線性補償功能，極大地提高了調節均勻性，輸出變化接近理想直線，輸入調節范圍寬，輸出調節精度高，三相對稱性好，抗干擾能力強。

　　3、觸發器有緩啟動功能，有效地減小了負載在通電時的瞬間沖擊電流，延長負載壽命。調節觸發器上“VR2”小電位器，緩啟動時間可在0-10秒之間改變。

　　4、觸發器有輸出最大值限制調節功能，調節觸發器上“VR1”小電位器，限制值可在20-100%之間變化。

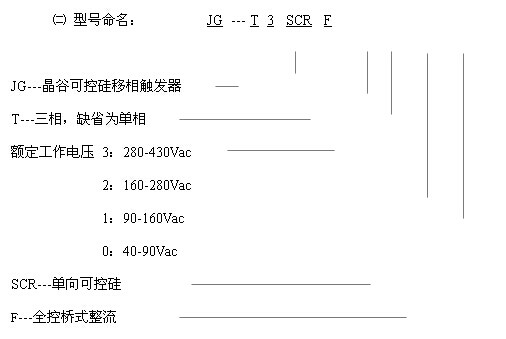

㈢多種輸入方式

使用說明

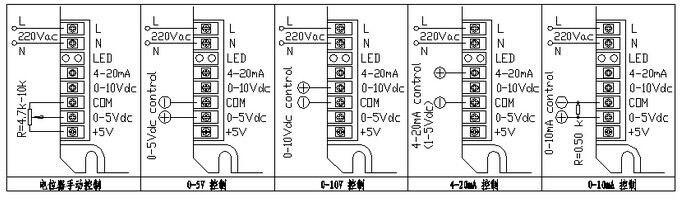

1、獨特的全兼容輸入控制模式， 0-5Vdc、0-10Vdc、4-20mA、1-5Vdc、0-10mA等自動方式均能適應，無須專門特別訂制，也可用電位器手動控制。

①、電位器手動控制方式：按圖示，電位器中間端接到模塊cont端，電位器另兩端分別接到模塊com端和+5V端。當控制端cont從0-5Vdc改變時，交流負載上的電壓從0伏到最大值線性可調，cont端電壓越高，模塊輸出越大。+5V電壓由模塊本身內部產生，無須外部提供，只配合手控電位器用，不作它用，所選用的電位器阻值在4.7-10KΩ之間。

②、0-5Vdc控制方式：按圖示，可接受單片機等的0-5Vdc模擬信號，輸入控制正極接cont端、負極接com端，模塊內部cont端相對com端的輸入阻抗大于30KΩ。采用此方式時''''''''''''''''4-20mA''''''''''''''''端和''''''''''''''''0-10Vdc''''''''''''''''端及+5V端懸空。

③、0-10Vdc控制方式：按圖示，可接受PLC等的0-10Vdc模擬信號，模塊內部0-10Vdc端相對com端的輸入阻抗大于15KΩ。采用此方式時''''''''''''''''4-20mA''''''''''''''''端與+5V端和cont端懸空。

④、4-20mA控制方式：按圖示，可接受溫控表等的4-20mA模擬信號，模塊內部4-20mA端相對com端的輸入阻抗為250Ω。采用此方式時''''''''''''''''0-10Vdc''''''''''''''''端與+5V端和cont端懸空。

⑤、0-10mA控制方式：按圖示，采用此方式時須在模塊cont端與com端之間接一只500Ω、1/2W電阻，當輸入0mA時對應cont端為0Vdc，當輸入10mA時對應cont端為5Vdc。

2、各功能端相對com端必須為正，com端為負極，如極性接反則模塊主回路輸出端可能失控。

3、模塊各功能端的控制特性均為正特性，即控制電壓越高，模塊強電主回路輸出電壓越高。

4、在某一時刻宜使用一種輸入控制方式，若兩種以上方式同時輸入使用，則一般為輸入信號較強的一種起主要作用。模塊可以手動和自動兩用，例如自動接在4-20mA端，手動接在0-5V端，可通過雙擲開關進行功能切換。

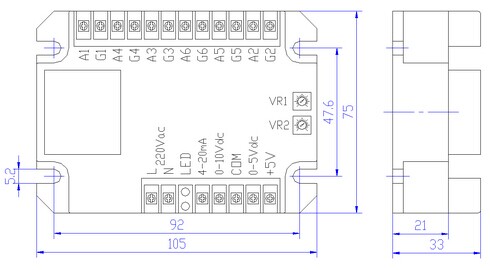

㈣外形尺寸

㈤強電部分接線圖

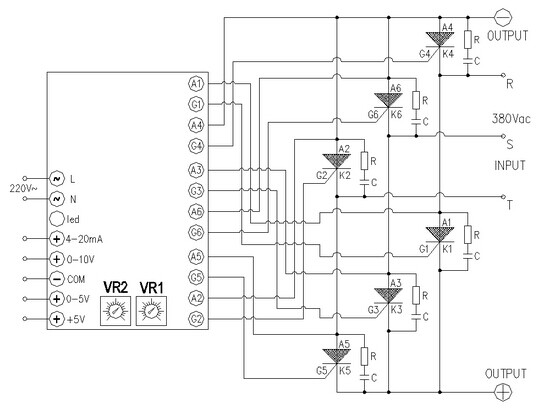

①、移相觸發器（JG-T3SCRF）與6只單向可控硅組成三相全控橋式整流直流調壓的接線圖：

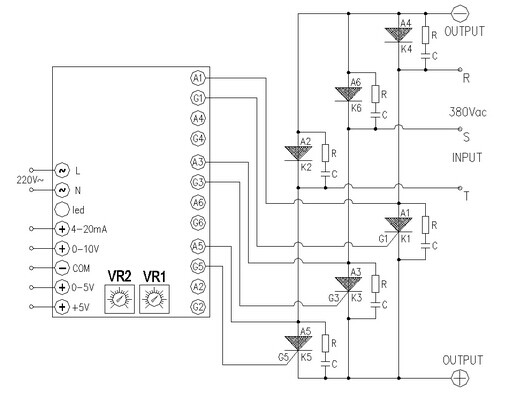

②、移相觸發器（JG-T3SCRF）與3只單向可控硅、3只整流二極管可組成三相半控橋式整流直流調壓的接線圖：

此應用時，端口A4、G4、A6、G6、A2、G2不用，懸空即可。

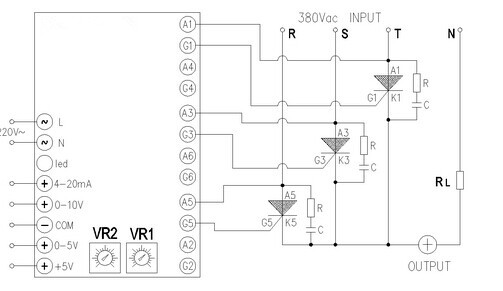

③、移相觸發器（JG-T3SCRF）與3只單向可控硅可組成三相半波整流直流調壓的接線圖，適用于單相大電流阻性負載（負載另一端接零線）：

此應用時，端口A4、G4、A6、G6、A2、G2不用，懸空即可。

1、觸發器有線性補償功能，極大地提高了調節均勻性，輸出變化接近理想直線，輸入調節范圍寬，輸出調節精度高，三相對稱性好，抗干擾能力強。

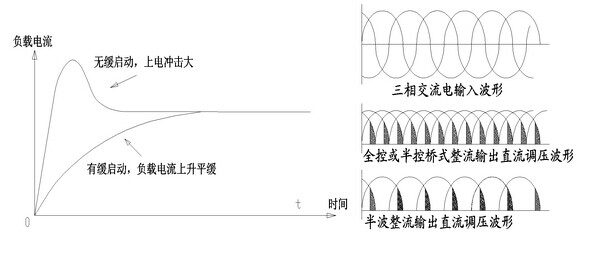

2、觸發器有上電緩啟動功能，有效地減小了負載在通電時的瞬間沖擊電流，有效保護模塊安全，延長負載壽命。三相全控、半控整流電路當輸出端并聯大電解電容濾波時，由于電容兩端電壓不能突變，這種高電壓、大容性場合很容易造成可控硅過流而損壞。由于觸發器有調節緩啟動功能，因此不會有此類情況發生，對電容的沖擊很小。

3、觸發器有輸出最大值限制調節功能，調節觸發器上“VR1”小電位器，限制值可在20-100％之間變化，有效防止負載過沖。

4、三相觸發器的觸發端(如A1、G1，……，A6、G6)為單寬脈沖強觸發方式，可以觸發額定電流1500A以內的任何單向可控硅。強觸發方式的連線為A1、G1對應 KPl的陽極和門極，而不是變壓器驅動方式用的陰極和門極。

5、三相全控、半控、半波整流電路中的三路進線R、S、T，沒有相序要求。

6、主電路中可控硅的陽極和陰極間必須加一阻容吸收回路保護，其中電阻一般選30-100Ω、3W以上，電容選0.1-1.0μf、400VAC以上。

7、觸發器可以驅動從幾十安到千余安的全系列規格的單相可控硅，組成簡單經濟的三相整流調壓系統，此方案一般用于大于150A規格的大功率調壓系統。對于150A規格以下場合，可選用JG-TH3P系列三相整流固態調壓器。

8、觸發器有LED電源指示和LED輸出調節量指示。

9、觸發器內置220V工作電源，與R、S、T主電路沒有相位關系。其中“L”接R、S、T主電路的任一路，“N”必須接零線。觸發器無須外接同步變壓器，也無須外接直流電源。

10、觸發器工作時發熱很小，不需要安裝在散熱器上。

11、各輸入控制端與開關電源輸入端之間以及與強電主回路之間為全隔離設計，絕緣介質耐壓大于2000 Vac。
